無筋擴展基礎

  無筋擴展基礎高度應滿足下式的要求：

H0≥(b-b0)/2tanα        

式中：b——基礎底面寬度(m)；

      b0——基礎頂面的墻體寬度或柱腳寬度(m)；

      H0——基礎高度(m)； 

      tanα——基礎臺階寬高比b2:H0，其允許值可按表8．1．1選用； 

      b2——基礎臺階寬度(m)。

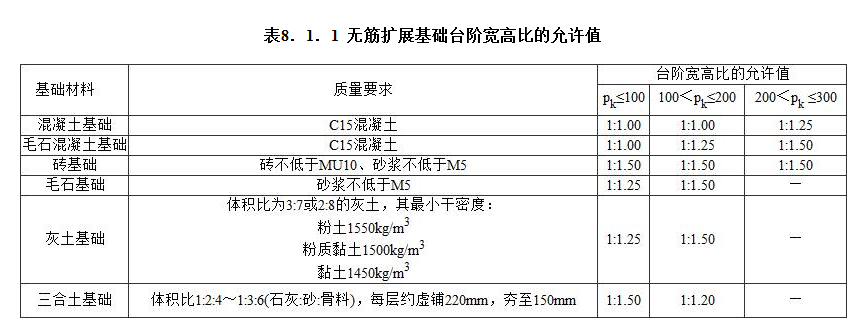

表8．1．1 無筋擴展基礎臺階寬高比的允許值

    注：1 pk為作用的標準組合時基礎底面處的平均壓力值(kPa)；

        2 階梯形毛石基礎的每階伸出寬度，不宜大于200mm；

        3 當基礎由不同材料疊合組成時，應對接觸部分作抗壓驗算；

        4 混凝土基礎單側擴展范圍內基礎底面處的平均壓力值超過300kPa時，尚應進行抗剪驗算；對基底反力集中于立柱附近的巖石地基，應進行局部受壓承載力驗算。

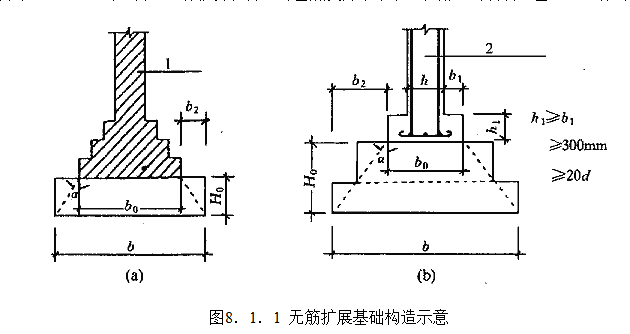

d—柱中縱向鋼筋直徑；

1—承重墻；2—鋼筋混凝土柱

8．1．2  采用無筋擴展基礎的鋼筋混凝土柱，其柱腳高度h1不得小于b1(圖8．1．1)，并不應小于300mm且不小于20d。當柱縱向鋼筋在柱腳內的豎向錨固長度不滿足錨固要求時，可沿水平方向彎折，彎折后的水平錨固長度不應小于10d也不應大于20d。

    注：d為柱中的縱向受力鋼筋的最大直徑。
